Материал: 65 мн
Твердость: HRC44-48
Использование: Владение работой
Упаковка: Пластиковая коробка
Тип: ERG40 ERG32 ERG25 ERG20 ERG16 Collet
Детали продукта

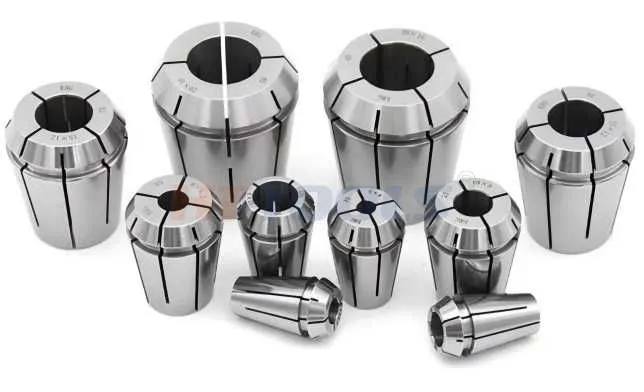

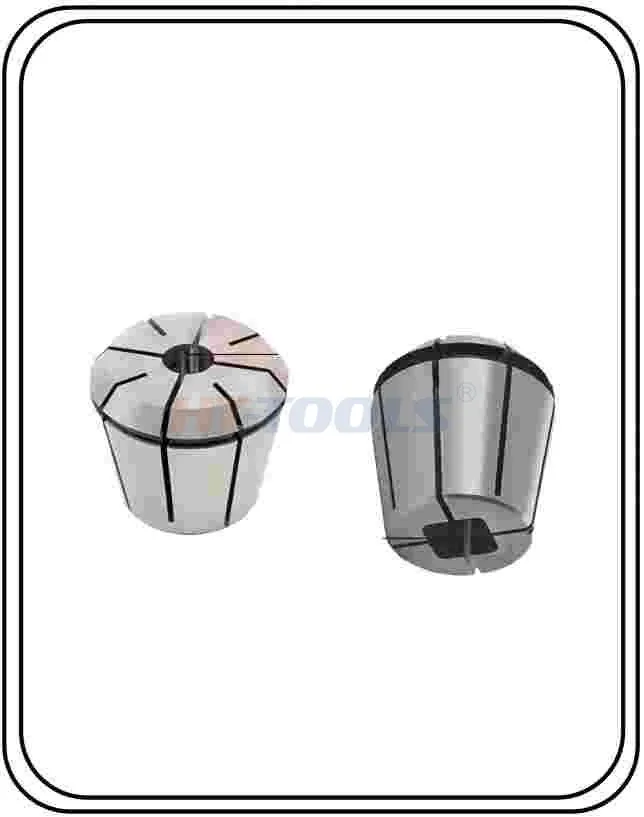

ERG Collets
1. Жесткий постукивание, полагайтесь на квартет, чтобы предотвратить скольжение крана
2. Используется для обычного инструмента ER Tool Shanks, также можно использовать на специальных инструментах Shanks
Монтажный инструкция для коллетов и орехов ER
1. Поместите кольт в гайку, вздоха в кольт, заливайте его в гайку в GHE, предложив направление равномерно, когда смещенное фланцевание в подрез коллета.
2. Установите гайку и кольт на шпинделе вращайте гайку, пока кольт не нажимает. Протрите прямой хвостовик резака и вставьте его в пилотное отверстие, затяните ЕВЛ гаешерным ключом, пока резак не будет сильно зажат (осторожность: никогда не затягите гайку без резак, потому что она сломается).
3. При изменении инструмента, ослабьте гайку, и она должна объединить коллету и симпатичность, а затем вытяните более симпатичный выталкивание коллета в предложенном направлении, он должен быть готов к любому изменению резака.
| Заказ № | ER16G-D | ER20G-D | ER25G-D | ER32G-D | ER40G-D |
| Дюймовый | 16 | 20 | 25 | 32 | 40 |
| Л | 27.5 | 31.5 | 34 | 40 | 46 |
| дюймовый | 3.5-8 | 3.5-10 | 3.5-16 | 3.5-20 | 3.5-25 |
| DXA | 3,5 × 2,7 | 4,0 × 3,0 | 4,5 × 3.4 | 5,5 × 4,3 | 6,0 × 4,9 | 7,0 × 5,5 |
| 8,0 × 6,2 | 9,0 × 7,0 | 10 × 8,0 | 11 × 9.0 | 12 × 9,0 | 14 × 11 | |
| 16 × 12 | 18 × 14,5 | 20 × 16 | 22 × 18 | 25 × 20 |
Другие продукты
Тип: EOC16B EOC20B EOC25B EOC32B EOC40B EOC50B Этот блок используется для скучного, фрезерования, бурения, постукивания, шлифования и гравировки и т. Д.
Набор включает в себя: 1 Collet Chock, 1 зажимная гайка, полный набор коллег и 1 гаечный ключ.
5c Collet Square Hex 5C Collet Chock для токарного станка
Этот блок применим ко всем видам токарных станков, которые веретеное конусное отверстие составляет 5C, например, автоматические токарные станки, точки с ЧПУ и т. Д.
