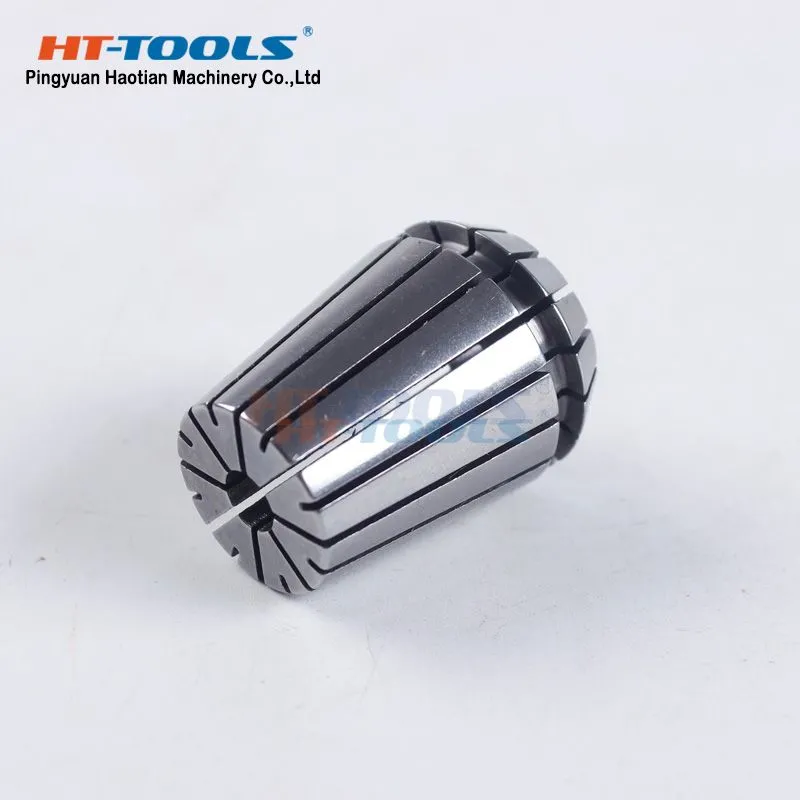

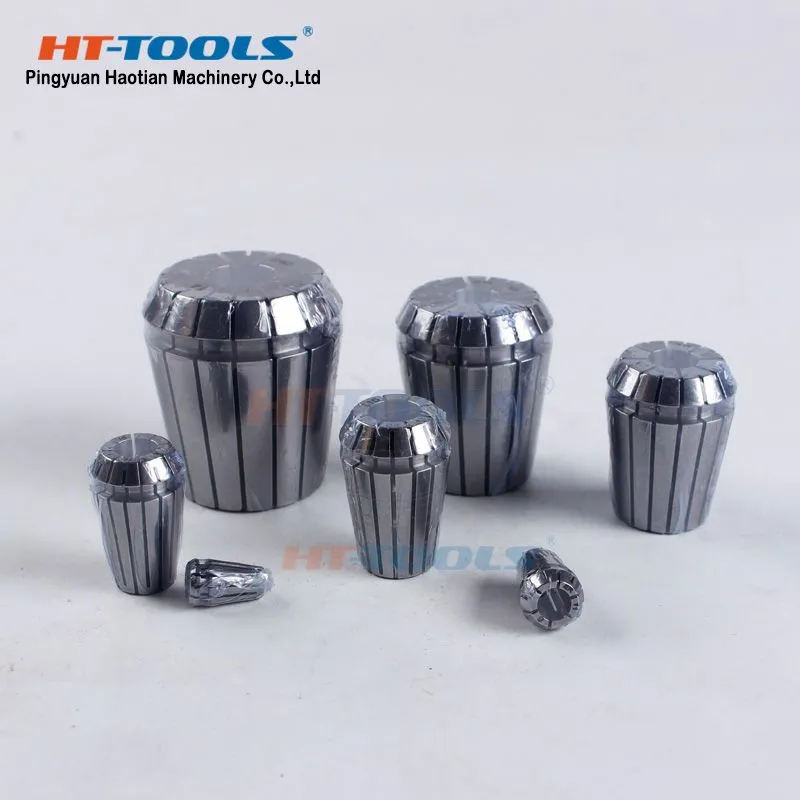

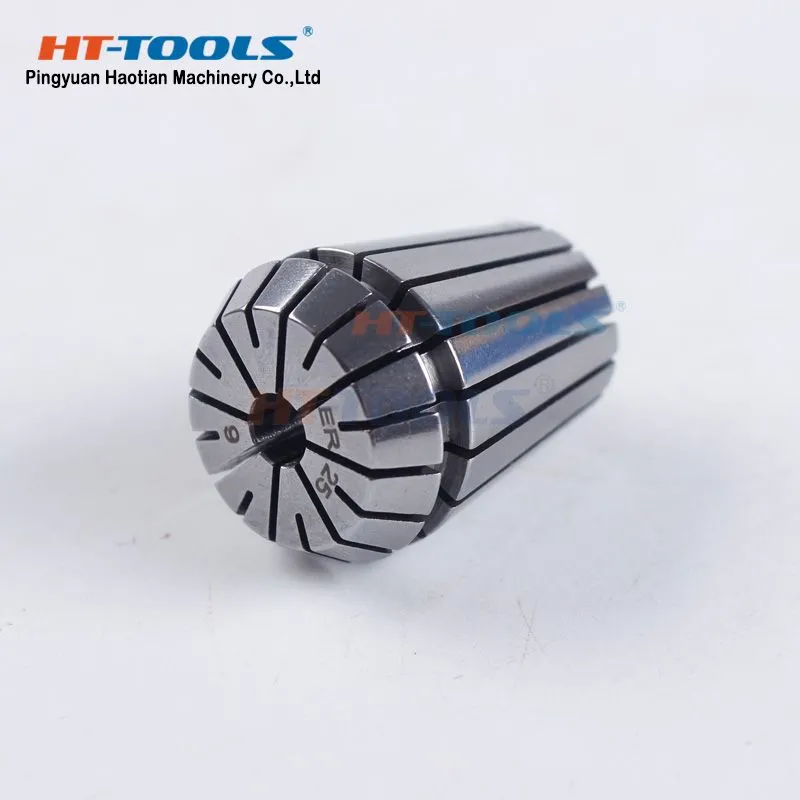

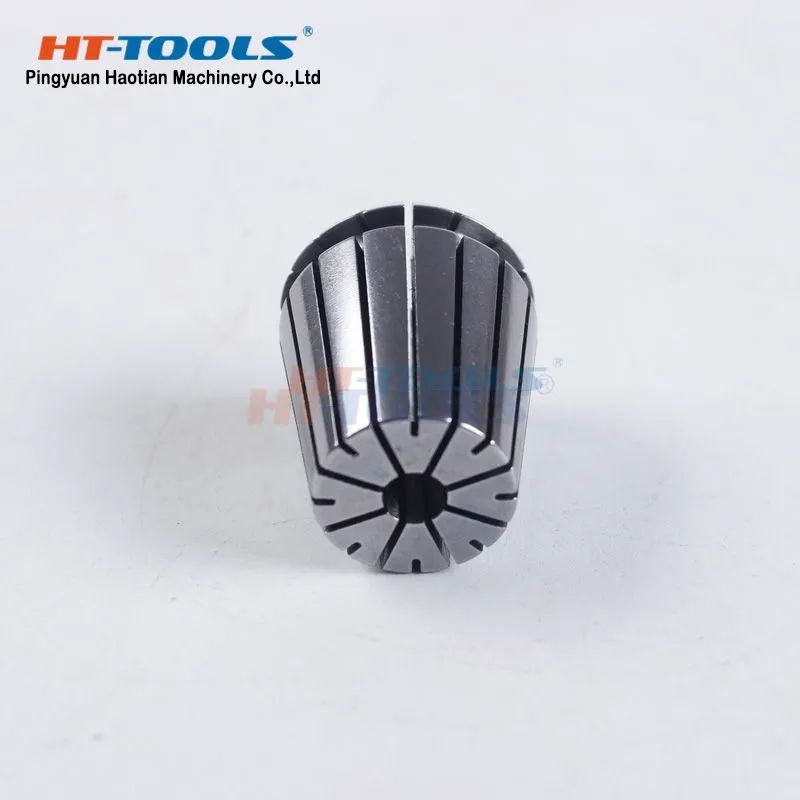

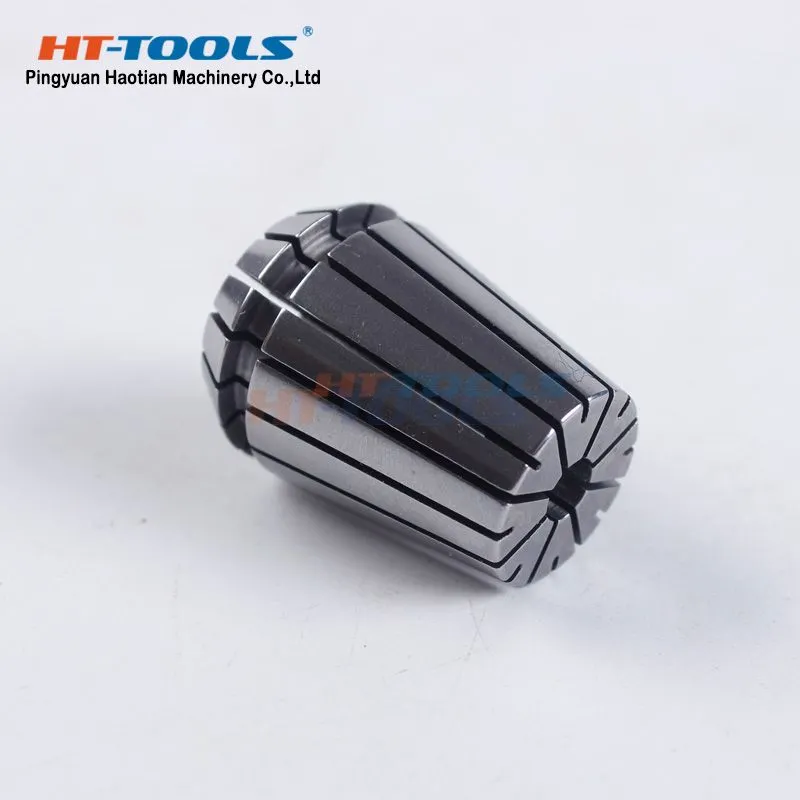

Название продукта: ER Spring Collet
Материал: 65 мн
Использование: Фрезеровая бурение
Точность: 0,005 мм 0,008 мм 0,015 мм
Стандарт: DIN6499B ER Collets Chuck
Диапазон зажима: 1-34 мм
Тип: ER8 ER11 ER16 ER20 ER25 ER32 ER40
Цвет: Серебряный серый
Услуга: OEM
Инспекция: 100% проверка
1. Изготовлен из специального эластичного стального материала
2. Способность зажимать мощность, точная точность
3. Используется для скучного, фрезерования, бурения, постукивания, шлифования и гравировки.
Монтажный инструкция для коллетов и орехов ER
1. Поместите кольт в гайку, вздоха в кольт, заливайте его в гайку в GHE, предложив направление равномерно, когда смещенное фланцевание в подрез коллета.
2. Установите гайку и кольт на шпинделе вращайте гайку, пока кольт не нажимает. Протрите прямой хвостовик резака и вставьте его в пилотное отверстие, затяните ЕВЛ гаешерным ключом, пока резак не будет сильно зажат (осторожность: никогда не затягите гайку без резак, потому что она сломается).
3. При изменении инструмента, ослабьте гайку, и она должна объединить коллету и симпатичность, а затем вытяните более симпатичный выталкивание коллета в предложенном направлении, он должен быть готов к любому изменению резака.
Детали продукта
| HT-0001 | ER Series Collets со стандартным DIN6499B | ||||||||
| Модель | D H7 | Дюймовый | D1 | D2 | Л | L1 | L2 | L3 | Складываемая мощность |
| Er8 | ≥1,0-5,0 | 8 | 8.45 | 6.5 | 13.5 | 2.98 | 1.5 | 1.2 | 0,5 |
| ER11 | ≥1.0-7.0 | 11 | 11.5 | 9.5 | 18.0 | 3.8 | 2.5 | 2.0 | 0,5 |
| ER16 | ≥1,0-2,5 | 16 | 17 | 13.8 | 27.5 | 6.26 | 4.0 | 2.7 | 0,5 |
| > 2,5-10.0 | 16 | 17 | 13.8 | 27.5 | 6.26 | 4.0 | 2.7 | 1.0 | |
| ER20 | ≥1,0-2,5 | 20 | 21 | 17.4 | 31.5 | 6.36 | 4.8 | 2.8 | 0,5 |
| > 2,5-13,0 | 20 | 21 | 17.4 | 31.5 | 6.36 | 4.8 | 2.8 | 1.0 | |
| ER25 | ≥1,0-2,5 | 25 | 26 | 22.0 | 34.0 | 6.66 | 5.0 | 3.1 | 0,5 |
| > 2,5-16.0 | 25 | 26 | 22.0 | 34.0 | 6.66 | 5.0 | 3.1 | 1.0 | |
| ER32 | ≥2.0-2,5 | 32 | 33 | 29.2 | 40.0 | 7.16 | 5.5 | 3.6 | 0,5 |
| > 2,5-20.0 | 32 | 33 | 29.2 | 40.0 | 7.16 | 5.5 | 3.6 | 1.0 | |
| ER40 | ≥3.0-26.0 | 40 | 41 | 36.2 | 46.0 | 7.66 | 7.0 | 4.1 | 1.0 |
| ER50 | ≥6,0-10,0 | 50 | 52 | 46.0 | 60.0 | 12.6 | 8.5 | 5.5 | 1.0 |
| > 10.0-34.0 | 50 | 52 | 46.0 | 60.0 | 12.6 | 8.5 | 5.5 | 2.0 | |
| Проверка точности | |||
| Дюймовый | Л | Выбежать | |
| Ⅰ | Ⅱ | ||
| 1,0-1,6 | 6.00 | 0,01 | 0,02 |
| > 1.6-3.0 | 10.00 | ||
| > 3.0-6.0 | 16.00 | ||
| > 6.0-10.0 | 25.00 | ||
| > 10.0-18.0 | 40.00 | 0,02 | 0,02 |
| > 18.0-26.0 | 50.00 | ||
| > 26.0-30.0 | 60.00 | ||
| > 30.0-34.0 | 80.00 | 0,02 | 0,03 |
